- Stok Durumu: Stoklarımızda Mevcut
- Marka: Texas Instruments
- Model: SN74AXC1T45
SN74AXC1T45DEA CR Single-Bit Dual-Supply Bus Transceiver X2SON, 6-Pin 1x1MM
Ürün Kodu: SN74AXC1T45

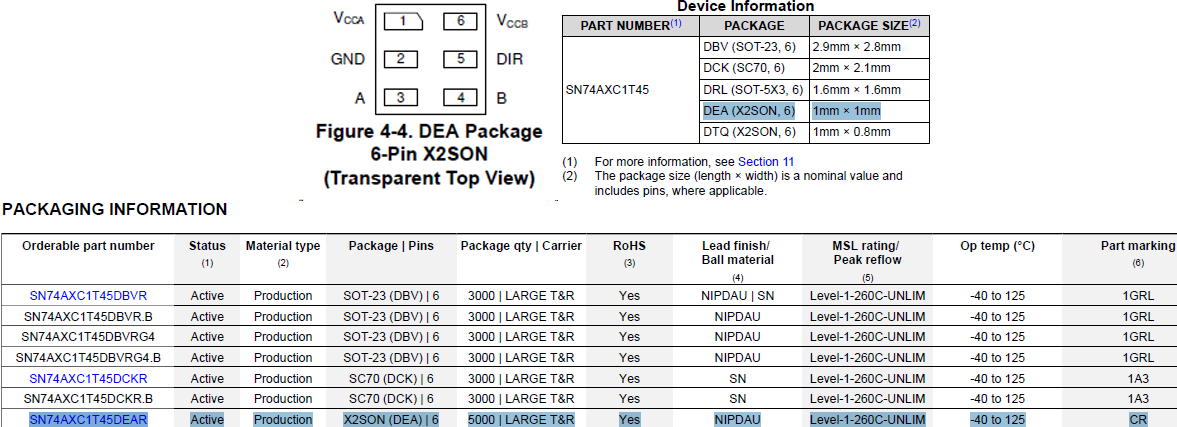

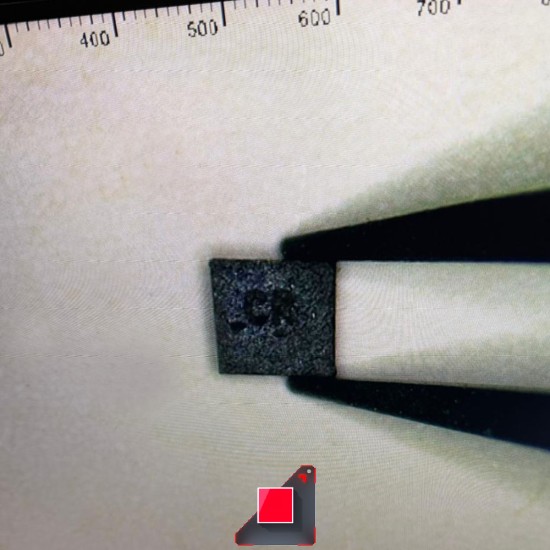

Part Marking (Ürün Üstü Yazı Kodu): CR
Marka: Texas Instruments (TI)

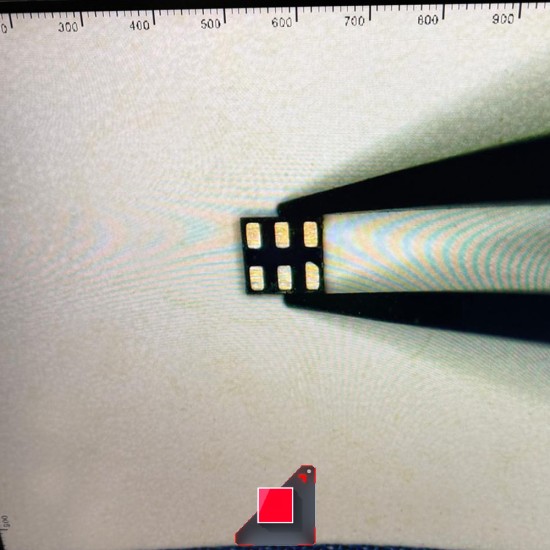

Paket: DEA (X2SON, 6-Pin) – 1mm × 1mm
Fonksiyon: Dual-Supply Configurable Voltage-Level Translator
Ürün Özellikleri
SN74AXC1T45DEA, iki ayrı yapılandırılabilir güç hattı (VCCA ve VCCB) kullanan, tek bitlik non-inverting bir Bus Transceiver entegresidir. Her iki besleme hattı 0.65V ile 3.6V arasındaki geniş bir voltaj aralığını destekler. Bu sayede 0.7V, 0.8V, 0.9V, 1.2V, 1.5V, 1.8V, 2.5V ve 3.3V gibi farklı voltaj düğümleri arasında kayıpsız ve hızlı çift yönlü voltaj çevrimi yapılabilmektedir.
- Geniş Voltaj Aralığı: VCCA ve VCCB için 0.65V – 3.6V arası tam destek.
- Yüksek Veri Hızı: 1.8V'dan 3.3V'a çevrimde 500 Mbps'ye kadar yüksek hız performansı.
- Yön Kontrolü: DIR pini üzerinden A→B (DIR=HIGH) veya B→A (DIR=LOW) yön seçimi.
- Ioff Partial-Power-Down: Cihaz kapatıldığında portları yüksek empedans durumuna sokarak geri besleme akımlarını önler.
- VCC İzolasyon Özelliği: VCCA veya VCCB 100mV altına düştüğünde tüm I/O çıkışları otomatik olarak yüksek empedans durumuna geçer.
- Glitch-Free Power-Up: Güç verme ve kapatma sırasında oluşabilecek sinyal hatalarını (glitch) bastıran iç devre yapısı.
- Düşük Güç Tüketimi: Bekleme modunda ultra düşük akım çekimi (ICCA + ICCB max 10µA @85°C, 16µA @125°C).
- Dahili Pull-Down Dirençleri: I/O portlarında 288kΩ tipik dahili pull-down dirençleri ile kararsız giriş durumlarını önler.
- Geniş Çalışma Sıcaklığı: –40°C ile +125°C arasında güvenilir çalışma.
- ESD Koruması: 8000V HBM, 1000V CDM.
- Latch-Up Performansı: JESD 78 Class II standardına göre 100mA üzeri.
Uygulama Alanları
- Kurumsal ve iletişim sistemleri
- Endüstriyel kontrol uygulamaları
- Kişisel elektronik cihazlar
- Farklı voltaj seviyelerindeki MCU ve çevre birimler arası iletişim
- Sensör arayüzleri ve veri dönüştürücü sistemler
Satış Bilgileri
Durumu: SIFIR. Orijinal.
Garanti Süresi: Yarı iletken ürünlerde garanti bulunmamaktadır.
Kargo (Türkiye): Hafta içi saat 16:00, Cumartesi 14:30'a kadar verilen tüm siparişler aynı gün anlaşmalı kargo ile gönderilmektedir. (Yoğun kargo dönemleri ve olağan dışı durumlar hariç)
Yurtdışına Gönderim: Hafta içi saat 16:00 öncesi verilen siparişler aynı iş günü Air Parcel ile kargoya verilir. Gönderim ülkesi Türkiye.
