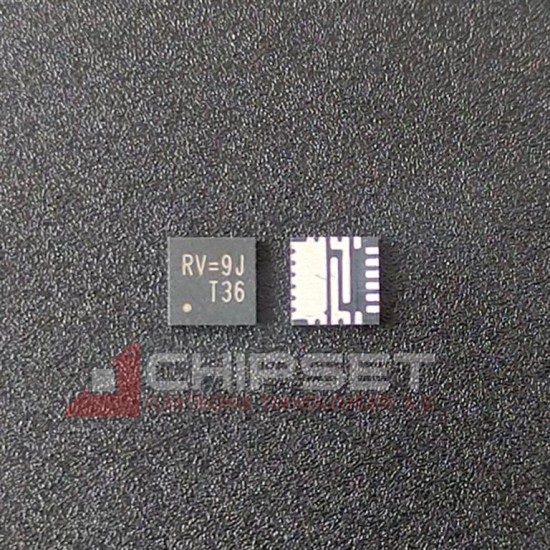

RT6338CGQUF RV= Richtek 8A 23V Synchronous Step-Down Converter UQFN-23

Ürün Kodu: RT6338CGQUF

Ürün Üstü Yazı Kodu (Part Marking): RV= (Sonrasındaki iki karakter tarih kodudur, değişkenlik gösterebilir)

Markası: Richtek

Paket Kodu: UQFN-23L (3x3 mm)

Datasheet: RT6338

Ürün Özellikleri

RT6338CGQUF, Richtek tarafından tasarlanmış, 8A'e kadar çıkış akımı sağlayabilen yüksek verimli senkron step-down (buck) dönüştürücü entegresidir. Bu özel versiyon (RT6338C/CH), 5.2V ile 23V arası giriş voltajlarını destekler ve 5.1V sabit çıkış voltajı sunar. Ayrıca sistem içi gereksinimler için entegre 5V/100mA LDO barındırır. Ultra hızlı transient response sağlamak ve harici bileşen sayısını azaltmak için Advanced Constant On-Time (ACOT) kontrol mimarisini kullanır. ACOT mimarisi sayesinde, hat, yük ve çıkış voltajı aralıklarında 500kHz civarında sabit bir anahtarlama frekansında çalışarak EMI filtre tasarımını kolaylaştırır. Hafif yüklerde, EN/MODE pini üzerinden Diode Emulation Mode (DEM) veya akustik gürültüyü önlemek adına frekansı 25kHz üzerinde tutan Ultrasonic Mode (USM) seçilebilir. Kapsamlı koruma özellikleri arasında hiccup modu destekli UVP, non-latched OVP, cycle-by-cycle akım sınırı, input UVLO ve OTP bulunur. Kompakt tasarımı ile 23 pinli UQFN paketinde sunulmaktadır.

• Tip: Synchronous Step-Down Converter
• Giriş Voltajı Aralığı: 5.2V ile 23V arası
• Çıkış Voltajı: 5.1V sabit çıkış
• Çıkış Akımı: 8A sürekli çıkış akımı kapasitesi
• Dahili LDO: 5V/100mA kapasiteli LDO (LDO5)
• Kontrol Mimarisi: Hızlı tepki süresi sunan Advanced Constant On-Time (ACOT) kontrolü
• Çalışma Modları: Hafif yükler için Diode Emulation Mode (DEM) ve Ultrasonic Mode (USM)
• Korumalar: Hiccup modu UVP, non-latched OVP ve OTP, döngü bazlı akım limiti (12A)
• Paket Tipi: UQFN-23L 3x3 (FC)
• Uygulama Alanları: Laptop bilgisayarlar, tablet PCler, ağ sistemleri, sunucular, dağıtılmış güç sistemleri ve düz ekran televizyonlar/monitörler

Satış Bilgileri

Durumu: SIFIR. Orijinal.

Garanti Süresi: Yarı iletken ürünlere garanti verilmemektedir.

Kargo (Türkiye): Hafta içi saat 16:30, Cumartesi 14:30’a kadar verilen tüm siparişler aynı gün anlaşmalı kargo ile gönderilmektedir. (Yoğun kargo dönemleri, resmi tatiller ve kargo firmasının çalışmasına engel olabilecek koşullar hariç)

Yurtdışına Gönderim: Hafta içi saat 16:30 öncesi verilen siparişler aynı iş günü Air Parcel ile kargoya verilir. Hafta sonu ve mesai saatleri dışında verilen siparişler, takip eden ilk iş günü kargolanır. (Yoğun dönemler hariç) Gönderim ülkesi Türkiye.
