- Stok Durumu: Stoklarımızda Mevcut
- Model: NCP302155AMNTWG
NCP302155A OnSemi 55A DrMOS Integrated Driver and MOSFET Module PQFN31
Ürün Kodu: NCP302155AMNTWG

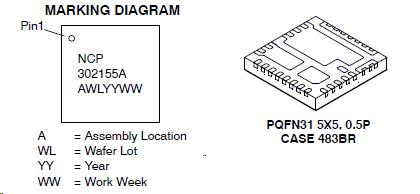

Ürün Üstü Yazı Kodu (Part Marking): NCP 302155A
Markası: onsemi (ON Semiconductor)
Paket Kodu: PQFN31 5x5, 0.5P (CASE 483BR)
Ürün Özellikleri (Datasheet Verileri)

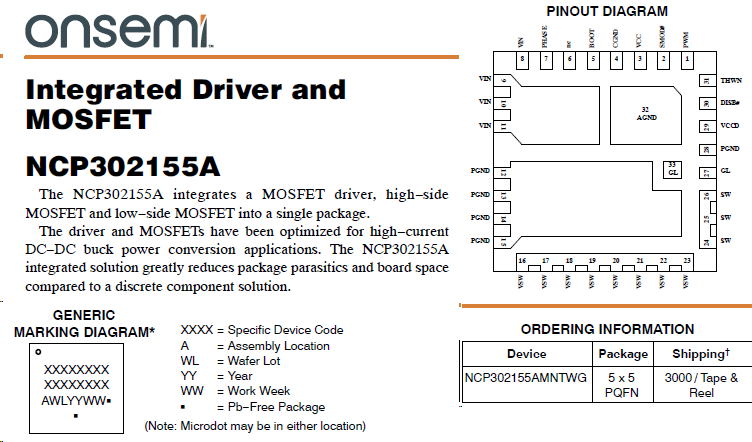

NCP302155A, onsemi tarafından üretilen yüksek performanslı entegre sürücü ve MOSFET modülüdür (DrMOS). Bu modül, MOSFET sürücü, yüksek taraf (high-side) MOSFET ve düşük taraf (low-side) MOSFET'i tek bir pakette birleştirerek yüksek akımlı DC-DC buck dönüştürücü uygulamaları için optimize edilmiştir. Entegre çözüm, ayrık bileşen çözümüne kıyasla paket parazitlerini ve kart alanını önemli ölçüde azaltır. Intel® Power State 4 (PS4) uyumluluğu ile modern işlemci güç gereksinimlerini karşılar.
- Ürün Adı: NCP302155A DrMOS Modül
- Fonksiyon: Entegre Sürücü + High-Side MOSFET + Low-Side MOSFET
- Sürekli Çıkış Akımı: 55A @ 1MHz, VIN=12V, VOUT=1.0V, TA=25°C
- Sürekli Çıkış Akımı: 60A @ 300kHz, VIN=12V, VOUT=1.0V, TA=25°C
- Tepe Çıkış Akımı: 85A (Süre=5s, Periyot=10ms)
- Giriş Voltajı (VIN): 4.5V - 24V (Tipik: 19V)
- Kontrol Besleme Voltajı (VCC/VCCD): 4.5V - 5.5V (Tipik: 5.0V)
- Maksimum Anahtarlama Frekansı: 2 MHz
- PWM Giriş Uyumluluğu: 3.3V veya 5V
- 3-Seviyeli PWM Giriş Desteği
- Sıfır Akım Algılama (ZCD) Özelliği
- Dahili Bootstrap Diyotu
- Düşük Voltaj Kilitleme (UVLO): 2.89V - 3.37V
- Termal Uyarı Sıcaklığı: 150°C
- Termal Kapanma Sıcaklığı: 180°C
- Intel® Power State 4 (PS4) Desteği
- Çalışma Sıcaklığı: -40°C ile +125°C
- Paket: PQFN31 5x5mm, 0.5mm Pin Aralığı
- Termal Direnç (θJA): 12.4°C/W
- Maksimum Güç Dağılımı: 10.5W
Uygulama Alanları
- Notebook, Tablet PC ve Ultrabook Güç Kaynakları
- Sunucu ve İş İstasyonları V-Core DC-DC Dönüştürücüleri
- Masaüstü ve All-in-One Bilgisayar Güç Sistemleri
- Non-V-Core DC-DC Dönüştürücüler
- Yüksek Akımlı DC-DC Point-of-Load (POL) Dönüştürücüler
- Küçük Form Faktörlü Voltaj Regülatör Modülleri (VRM)
Satış Bilgileri
Durumu: SIFIR. Orijinal.
Garanti Süresi: Yarı iletken ürünlere garanti verilmemektedir.
Kargo (Türkiye): Hafta içi saat 16:00, Cumartesi 14:30'a kadar verilen tüm siparişler aynı gün anlaşmalı kargo ile gönderilmektedir. (Yoğun kargo dönemleri ve olağan dışı durumlar hariç)
Yurtdışına Gönderim: Hafta içi saat 16:00 öncesi verilen siparişler aynı iş günü Air Parcel ile kargoya verilir. Hafta sonu ve mesai saatleri dışında verilen siparişler, takip eden ilk iş günü kargolanır. (Yoğun dönemler hariç) Gönderim ülkesi Türkiye.
