AOZ5508QI AE00 HIGH-CURRENT, HIGH-PERFORMANCE DrMOS POWER MODULE

Ürün Kodu: AOZ5508QI AE00

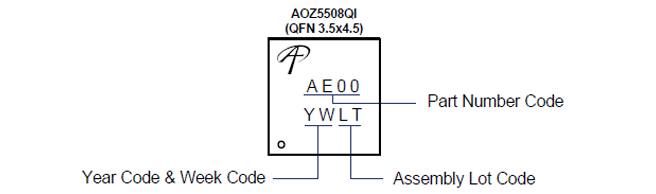

Ürün Üstü Yazı Kodu (Part Marking): AE00 AEOO

Markası: Alpha & Omega Semiconductor (AOS)

Paket Kodu: QFN-22L (3.5mm x 4.5mm Kompakt Paket)

AOZ5508QI Datasheet

Ürün Özellikleri (Datasheet Verileri)

AOZ5508QI, yüksek verimli senkronize düşürücü (buck) topolojisi için tasarlanmış, iki asimetrik MOSFET ve entegre sürücüden oluşan bir DrMOS Güç Modülüdür. Bu modül, 35A sürekli çıkış akımı kapasitesine sahip olup, 25V giriş voltajı aralığını destekler ve önceki serilere göre daha küçük, 3.5mm x 4.5mm paket boyutuna sahiptir. MOSFETler, senkronize düşürücü konfigürasyonunda çalışmak üzere ayrı ayrı optimize edilmiştir: Yüksek Taraf MOSFET, hızlı anahtarlama için düşük kapasitans ve geçit şarjına sahipken, Düşük Taraf MOSFET, iletim kayıplarını en aza indirmek için ultra düşük ON direncine sahiptir. Bu modül, güç MOSFETlerinin anahtarlama aktivitelerini doğru bir şekilde kontrol etmek için bir PWM girişi kullanır ve 5V (CMOS) lojik ile uyumludur. Düşük Yük Performansını artırmak için Diyot Emülasyon Modunu destekler.

• Ürün Adı: AOZ5508QI AE00 AEOO.
• Fonksiyon: 5V Uyumlu, 25V Girişli Yüksek Verimli DrMOS Güç Aşaması.
• Giriş Güç Voltaj Aralığı (VIN): 4.5V - 25V.
• Sürekli Çıkış Akımı: 35A.
• Maksimum Anlık Akım (Pulse): 14V VIN'de 65A; 22V VIN'de 60A; 10 µs atım ile 80A'e kadar.
• Anahtarlama Frekansı: 2 MHz'e kadar çalışma.
• Lojik Uyumluluk: 5V PWM/Üç Durumlu (Tri-State) giriş uyumlu.
• Koruma Özellikleri: Düşük Voltaj Kilitlemesi (UVLO).
• Paket: Kompakt 3.5mm x 4.5mm QFN-22L.

Satış Bilgileri

Durumu: SIFIR. Orijinal.

Garanti Süresi: Yarı iletken ürünlere garanti verilmemektedir.

Kargo (Türkiye): Hafta içi saat 16:00, Cumartesi 14:30’a kadar verilen tüm siparişler aynı gün anlaşmalı kargo ile gönderilmektedir. (Yoğun kargo dönemleri ve olağan dışı durumlar hariç)

Yurtdışına Gönderim: Hafta içi saat 16:00 öncesi verilen siparişler aynı iş günü Air Parcel ile kargoya verilir. Hafta sonu ve mesai saatleri dışında verilen siparişler, takip eden ilk iş günü kargolanır. (Yoğun dönemler hariç) Gönderim ülkesi Türkiye.
