- Stok Durumu: Stoklarımızda Mevcut
- Model: AOZ5117QI-01-CA01
AOZ5117QI-01 CA01 HIGH-CURRENT, HIGH-PERFORMANCE DrMOS POWER MODULE
Ürün Kodu: AOZ5117QI-01 CA01

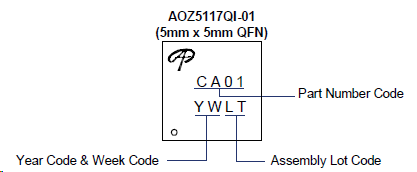

Ürün Üstü Yazı Kodu (Part Marking): CA01
Markası: Alpha & Omega Semiconductor (AOS)

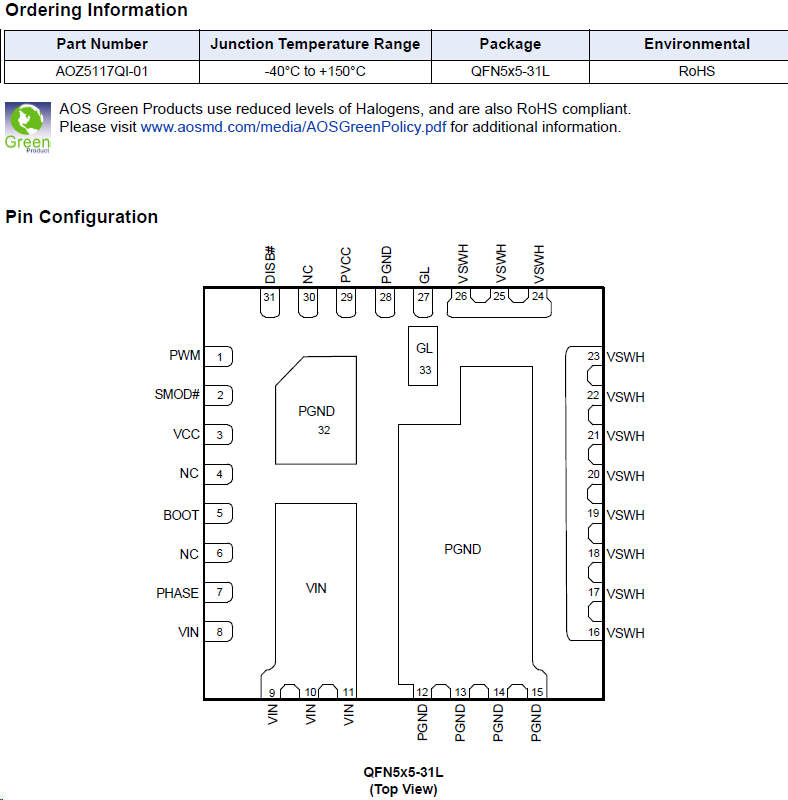

Paket Kodu: QFN5x5-31L (5mm x 5mm, 31-Lead)
Ürün Özellikleri (Datasheet Verileri)
AOZ5117QI-01, iki asimetrik MOSFET ve entegre sürücüden oluşan yüksek verimli senkron buck güç aşaması modülüdür (DrMOS). MOSFET'ler, senkron buck konfigürasyonunda çalışmak üzere ayrı ayrı optimize edilmiştir. Yüksek Taraf (High-Side) MOSFET, düşük duty cycle çalışmada hızlı anahtarlama için düşük kapasitans ve gate şarjına sahiptir. Düşük Taraf (Low-Side) MOSFET ise iletim kaybını minimize etmek için ultra düşük ON direncine sahiptir. Anahtarlama düğümündeki gürültü girişimini azaltmak için düşük gürültü teknolojisi geliştirilmiştir. PWM ve SMOD# girişi üzerinden güç MOSFET'lerinin anahtarlama aktivitelerinin hassas kontrolünü sağlar, 3V ve 5V (CMOS) mantık ile uyumludur ve Tri-State PWM'i destekler.
- Ürün Adı: AOZ5117QI-01 CA01 DrMOS Power Module
- Fonksiyon: Yüksek Akım, Düşük Gürültülü, Yüksek Performanslı DrMOS Güç Modülü
- Giriş Güç Voltaj Aralığı (VIN): 4.5V - 25V
- Sürücü Besleme Voltaj Aralığı (VCC, PVCC): 4.5V - 5.5V
- Sürekli Çıkış Akımı (DC): 60A
- Maksimum Anlık Akım (Pulse): 10ms atım ile 80A'e kadar; 10µs atım ile 120A'e kadar
- Anahtarlama Frekansı: 200kHz - 2MHz
- Kontrol Sinyali: 3V/5V PWM ve Tri-State giriş uyumlu
- Intel® Power State 4 Desteği: Var
- Çalışma Modları: SMOD# kontrolü ile Diode Emülasyonu (DCM) veya Sürekli İletim Modu (CCM)
- Termal Direnç (RθJC): 2.5°C/W (Tipik)
- Termal Direnç (RθJA): 12.5°C/W (300kHz, AOS Demo Board)
- UVLO Eşiği (VCC Rising): 3.1V - 3.3V
- Termal Kapanma Sıcaklığı: 180°C
- Koruma Özellikleri: Düşük Voltaj Kilitlemesi (UVLO), Termal Kapanma (Thermal Shutdown)
- Çalışma Sıcaklığı Aralığı (Junction): -40°C ile +150°C
- Paket: QFN5x5-31L (5mm x 5mm, 31-Lead, Low Profile)
Tipik Uygulama Alanları
- Notebook bilgisayarlar
- Anakartlar için VRM (Voltage Regulator Module)
- Point of Load DC/DC dönüştürücüler
- Video oyun konsolları
